Lagering

Een efficiënte en geruisloze werking van mengassen en schroefassen is essentieel in industriële processen. De juiste lagering speelt hierbij een cruciale rol. Bij Klinkenberg B.V. bieden we diverse lageroplossingen, afgestemd op uw specifieke behoeften en toepassingen.
Bespreek de mogelijkheden
Hygiënisch design

Belang van de juiste lagering

Om schroefassen soepel en stil te laten functioneren, is het toepassen van geschikte lageringen noodzakelijk. Onze schroeftransporteurs zijn uitgerust met twee lagerhuizen of flenslagers, strategisch geplaatst op enige afstand van de behuizing. Eén van deze lagers is ontworpen om de axiale belasting op te vangen, wat bijdraagt aan de stabiliteit en duurzaamheid van het systeem.

Keuze tussen lagerhuizen en flenslagers

De keuze tussen lagerhuizen en flenslagers hangt af van de specifieke bedrijfsomstandigheden en klantwensen:

Flenslagers

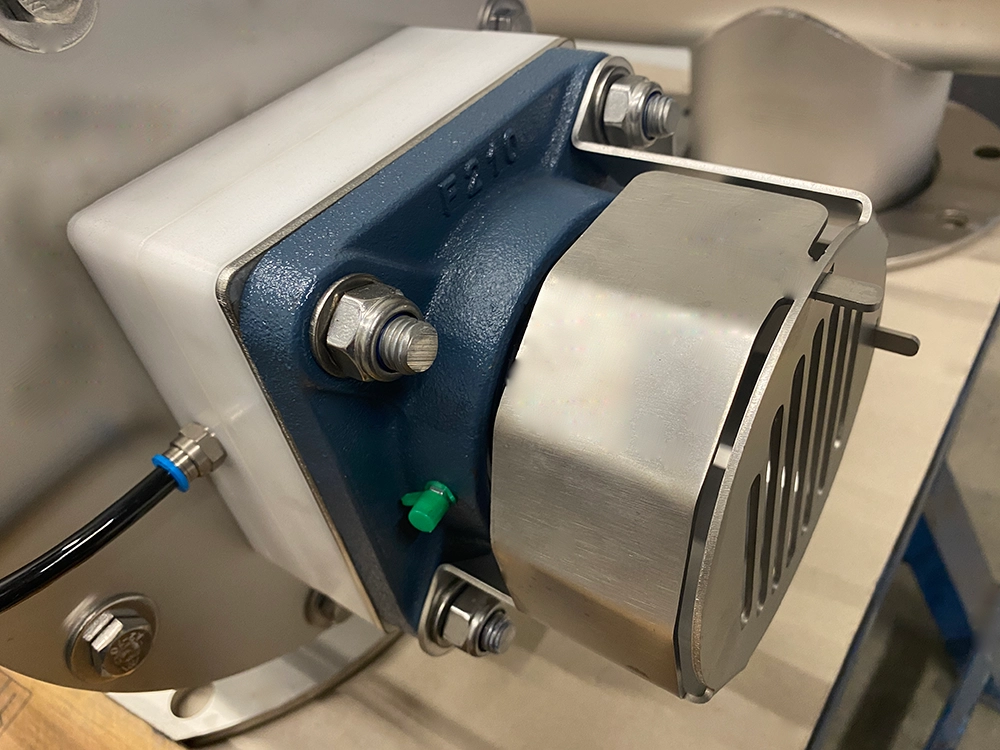

Flenslager Klinkenberg Zaanstad 80a50994
  1. Bevestigingswijze
    Flenslagers worden direct aan een vlak oppervlak bevestigd met bouten via een geïntegreerde flens. Dit maakt ze ideaal voor wandmontage of andere vlakke oppervlakken.
  2. Compact ontwerp
    Ze hebben een compacter ontwerp en zijn vaak geschikter voor toepassingen met beperkte ruimte.
  3. Kostenaspect
    Over het algemeen goedkoper in aanschaf vanwege het eenvoudige ontwerp. Dit kan een belangrijke overweging zijn bij kostenkritische projecten.
  4. Lichtere belasting
    Geschikt voor toepassingen met lichtere belastingen of minder zware bedrijfsomstandigheden. Bij zware belasting kan de levensduur korter zijn.
  5. Onderhoud
    Moeilijker te monitoren en te onderhouden, vooral in toepassingen waar toegang beperkt is.

Bloklagers (Lagerhuizen)

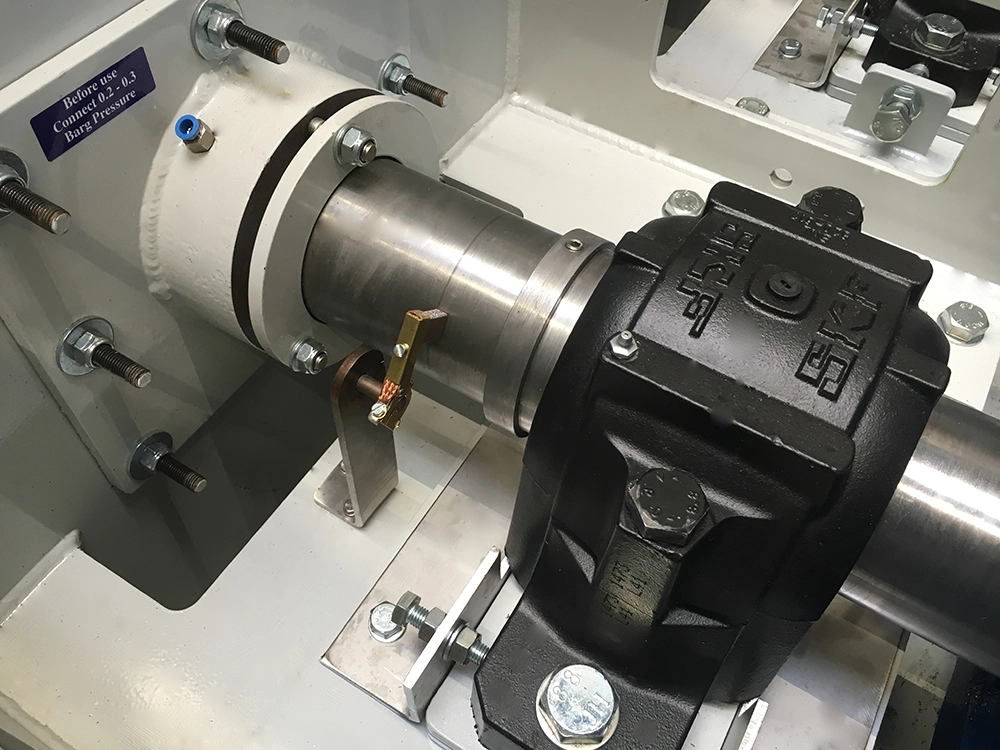

Staandlager Klinkenberg Zaanstad
  1. Robuustheid
    Ontworpen voor zwaardere belastingen en hogere bedrijfsomstandigheden, zoals hoge temperatuur of extreme krachten.
  2. Flexibiliteit in montage
    Ze worden meestal op een basisplaat of frame gemonteerd, wat ze flexibel maakt in termen van positionering.
  3. Eenvoudiger onderhoud
    Lagerhuizen zijn doorgaans gemakkelijker te inspecteren, smeren of vervangen, wat bijdraagt aan een langere levensduur van het systeem.
  4. Trillingsdemping
    De robuustheid van het lagerhuis helpt bij het dempen van trillingen en het absorberen van schokken in zware toepassingen.
  5. Betere warmteafvoer
    Door het ontwerp en de grootte kan een bloklager beter warmte afvoeren, wat bijdraagt aan een betere werking in processen met hoge temperaturen.

Onderhoud en bewaking

Onze lageringen zijn voorzien van voorraadsmering om een lange levensduur te garanderen. Voor efficiënte smering kunnen smeerleidingen vanaf het lager naar de zijkant van de fundatie worden geleid. In ATEX-zones is het mogelijk de lagers uit te rusten met temperatuurbewaking voor extra veiligheid en controle.

Onderhoud en bewaking

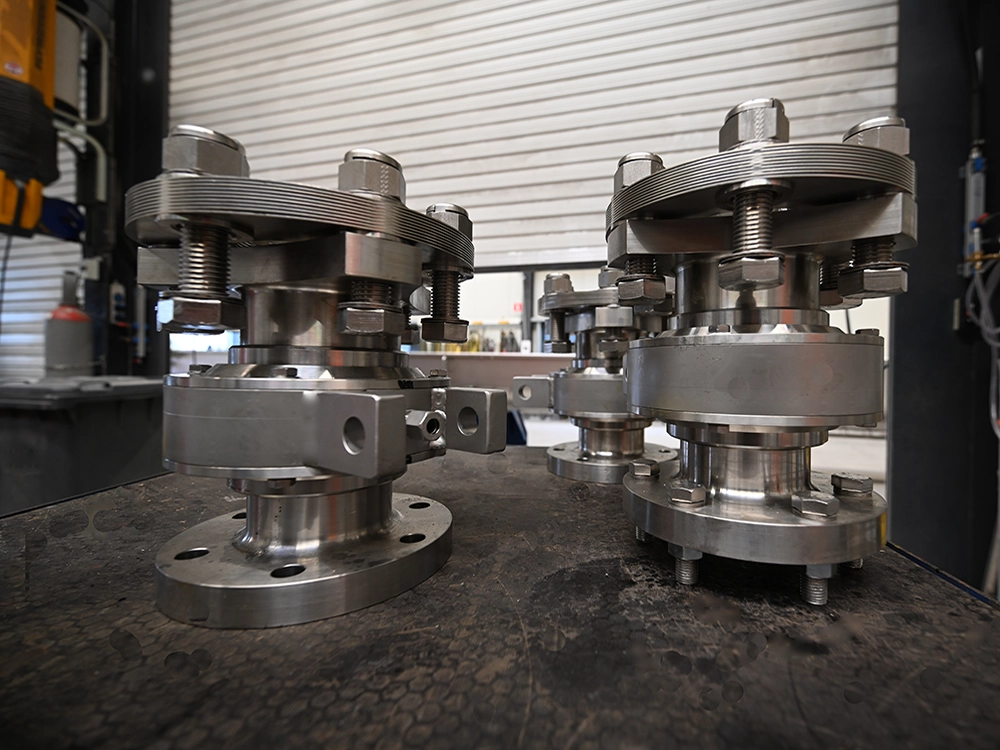

Hanglagersystemen voor lange schroeftransporteurs

Bij lange schroeftransporteurs passen we tussenlagers met speciaal ontwikkelde platenpakketten toe. Deze compenseren spanningen in de schroefassen, minimaliseren de invloed van temperatuur en omgevingsfactoren, en reduceren het risico op breuk. Daarnaast zorgen doorlopende beschoepingen in elk tussenlager voor minimale productophoping. Het ontwerp maakt demontage en montage eenvoudig, zonder dat de schroefassen verwijderd hoeven te worden.

  • Kleinere schroefdiameters mogelijk
  • Minder lagerbelasting door toepassen van platenpakket
  • In te bouwen in bestaande situaties
  • Beproefd concept, lange levensduur
Hanglagersystemen voor lange schroeftransporteurs

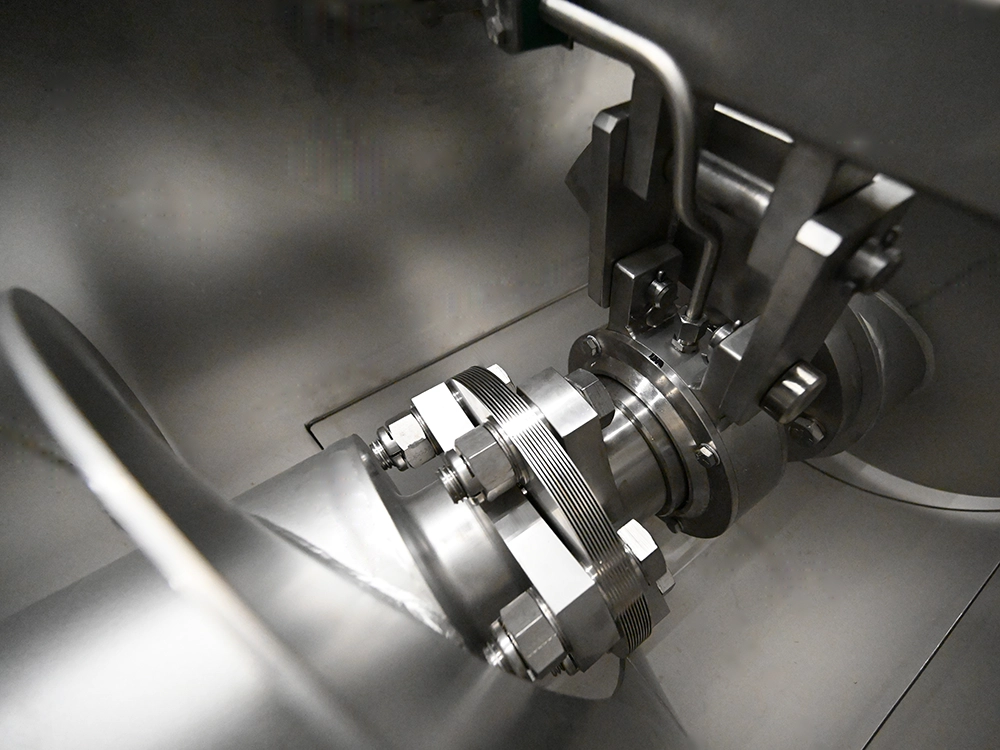

Hanglager systemen Optimalisatie van schroeftransporteurs met geavanceerde tussenlagers

Tussenlagers met platenpakketten worden toegepast bij lange schroeftransporteurs. Indien er lange lengtes voorkomen kun je deze opvangen met tussenlagers. Dit is mogelijk door een speciaal ontwikkeld platenpakket toe te passen. Met dit platenpakket worden de spanningen in de tussen-assen/schroefassen gecompenseerd, daarbij is uitlijning van de schroeftransporteur minder kritisch en eventuele invloeden van temperatuur en omgevingssituaties in staal constructies geminimaliseerd. Dit heeft als resultaat dat eventuele breuk tot een minimum gereduceerd is. Om productophoping te minimaliseren wordt elk tussenlager uitgevoerd met doorlopende beschoeping.

Het platenpakket kan relatief eenvoudig gedemonteerd/gemonteerd worden zonder dat de schroefassen verwijderd moeten worden.

Hanglager systemen

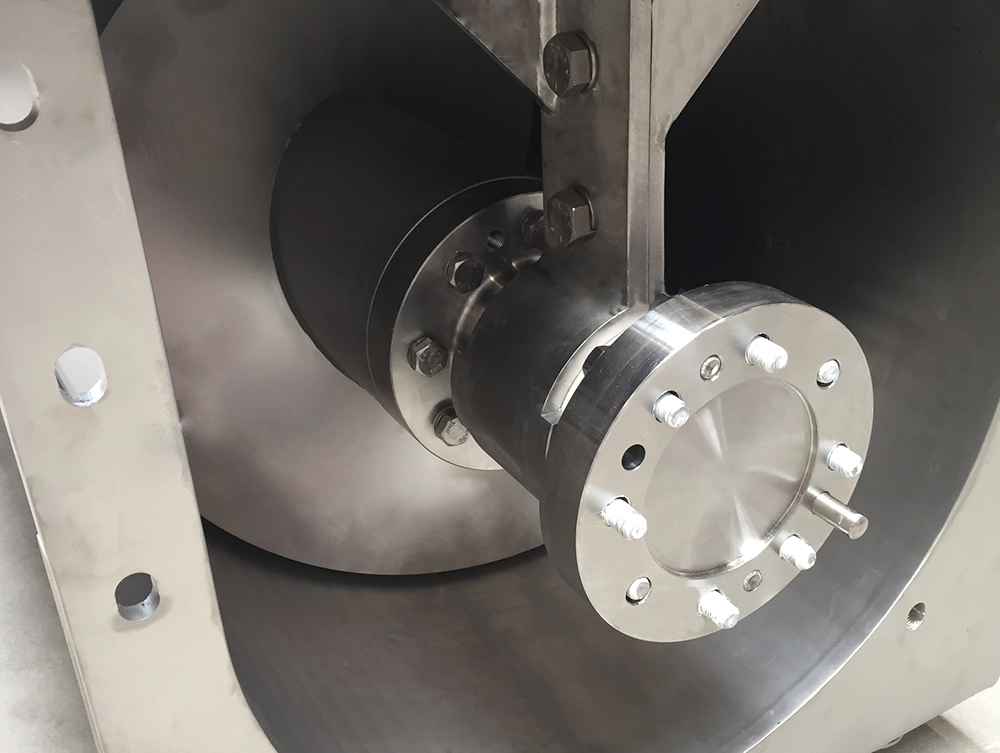

Hanglager systemen Afdichtingsopties voor kogellagers

Voor afdichtingen van een kogelager zijn meerdere opties mogelijk, denk aan lipseals, oliekeering, mechanicalseal etc. de keuze van een soort afdichting is sterk afhankelijk van het proces.

Hanglager systemen

Diverse afdichtingsopties

Afhankelijk van het proces bieden we verschillende afdichtingen voor de kogellagers, zoals lipseals, oliekeerringen en mechanical seals. De keuze voor een specifieke afdichting is sterk afhankelijk van de procesomstandigheden en de eigenschappen van het te transporteren materiaal.

Diverse afdichtingsopties

Wij helpen u graag verder Ons bedrijf staat dagelijks voor u klaar om uw kritische processen te ondersteunen.

Direct contact opnemen

Waarom kiezen voor Klinkenberg B.V.?

Icon

Altijd de beste merken lagers op voorraad

Icon

Eigen ontworpen hanglagersystemen

Icon

Optimale lagerkeuze voor elke toepassing

Icon

Geschikt voor kleinere schroefdiameters

Icon

Minder lagerbelasting door toepassing van platenpakketten

Icon

In te bouwen in bestaande installaties

Icon

Beproefd concept met lange levensduur

Mogelijkheden bespreken?

Neem vrijblijvend contact met ons op.

SamenvattingBetrouwbare en duurzame lageroplossingen

Flenslagers zijn geschikt voor compacte, lichte en kostenbewuste toepassingen, terwijl bloklagers de voorkeur hebben in zwaardere en meer uitdagende omstandigheden waar onderhoud en robuustheid een grotere rol spelen. De keuze hangt af van de bedrijfsomstandigheden, montagevereisten en gewenste onderhoudsvriendelijkheid.

Bij Klinkenberg B.V. combineren we jarenlange ervaring met innovatieve oplossingen om uw processen soepel en efficiënt te laten verlopen. Onze expertise in lagering garandeert betrouwbare en duurzame systemen, afgestemd op uw specifieke behoeften.

Documentatie

Bulk Density Table

Bulk Density Table

FAQ Directe antwoorden op uw vragen

Ontdek snel antwoorden op veelgestelde vragen over Hygiënische Transportschroeven. Onze FAQ-sectie helpt u de juiste keuze te maken.

Staat uw vraag hier niet bij?
Stuur ons gerust een bericht met uw vraag.

Neem contact op

Onze lageringen zijn voorzien van voorraadsmering. Voor efficiënte smering kunnen smeerleidingen naar de zijkant van de fundatie worden geleid.

Het platenpakket compenseert spanningen in de schroefassen, minimaliseert de invloed van temperatuur en omgevingsfactoren, en reduceert het risico op breuk.

Ja, in ATEX-zones kunnen de lagers worden uitgerust met temperatuurbewaking voor extra veiligheid.

Regelmatige smering is essentieel. Onze systemen zijn ontworpen voor eenvoudig onderhoud en monitoring.

Axiale belasting wordt meestal opgevangen door een specifiek lager, zoals een hoekcontactkogellager of een cilindrisch rollager, dat speciaal is ontworpen om krachten in de lengterichting van de as te ondersteunen. Bij Klinkenberg wordt dit geïntegreerd in het ontwerp van onze lageropstellingen.

Voor corrosieve omgevingen kunnen lagers gemaakt zijn van roestvrij staal of voorzien van een speciale coating. Daarnaast kunnen keramische lagers of kunststoflagers worden toegepast, afhankelijk van de chemische belasting en temperatuur.

Hogere temperaturen kunnen de viscositeit van smeermiddelen verlagen, wat slijtage versnelt. Speciale hittebestendige lagers en smeermiddelen zijn beschikbaar voor toepassingen bij hoge temperaturen. Bij Klinkenberg kunnen lagers worden uitgerust met temperatuurbewaking om problemen vroegtijdig te detecteren.

Een enkelrijig rollager is efficiënter voor radiale belasting, terwijl een dubbelrijig rollager zowel radiale als axiale belasting in meerdere richtingen kan opvangen. Dubbelrijige lagers worden vaak gebruikt in toepassingen met complexe belasting.

Onvoldoende of verkeerde smering kan leiden tot verhoogde wrijving, warmteontwikkeling en uiteindelijk falen van het lager. Automatische smeersystemen of visuele inspectiepunten kunnen dit risico minimaliseren.

De levensduur hangt af van factoren zoals belasting, smering, materiaalkeuze en onderhoud. Met hoogwaardige materialen en correct onderhoud kunnen lagers jarenlang meegaan, zelfs in zware processen.
