Z-Lamel afdichtingen in bulkhandlingmachines

Werking, Toepassingen en Overwegingen

Z-lamel afdichtingen zijn een cruciaal component in bulkhandlingmachines zoals transportschroeven, mengers, brekers en doseerschroeven. Ze worden specifiek ontworpen om poeders, granulaten en andere vaste stoffen effectief af te sluiten en binnen de machine te houden, terwijl bewegende delen zoals schroefassen soepel kunnen blijven draaien. Hier volgt een technisch overzicht van de werking, toepassingen, voordelen en nadelen van Z-lamel afdichtingen in deze context.
Bespreek de mogelijkheden
Z-Lamel Afdichtingen in Bulkhandlingmachines

De voor- en nadelen van Z-Lamel afdichtingenEvaluatie van prestaties en toepassingsgrenzen in industriële omgevingen

Voordelen

  1. Slijtbestendigheid
    Geschikt voor abrasieve materialen zoals zand, cement en andere granulaten.

  2. Eenvoudige installatie
    Vaak compatibel met bestaande asafmetingen en behuizingen.

  3. Kostenbesparend
    Verhoogt de levensduur van lagers en reduceert onderhoudskosten.

  4. Flexibiliteit
    Functioneert goed in zowel horizontale als verticale configuraties van machines.

Nadelen

  1. Beperkte afdichtingsdruk
    Niet geschikt voor toepassingen met hoge druk of vloeistoffen.

  2. Slijtagegevoeligheid bij zeer hoge snelheden
    Bij extreme rotatiesnelheden kan de afdichting slijten en haar efficiëntie verliezen.

  3. Niet volledig lekdicht
    Hoewel effectief, kan bij zeer fijne poeders nog een minimale lekkage optreden.

  4. Temperatuurlimieten
    Niet alle materialen zijn geschikt voor hoge temperaturen, wat kan leiden tot vervorming of verharding.

  5. Relatief hoog perslucht verbruik
    Tegen over ander afdichtingsmetodes

Werking van Z-Lamel afdichtingen

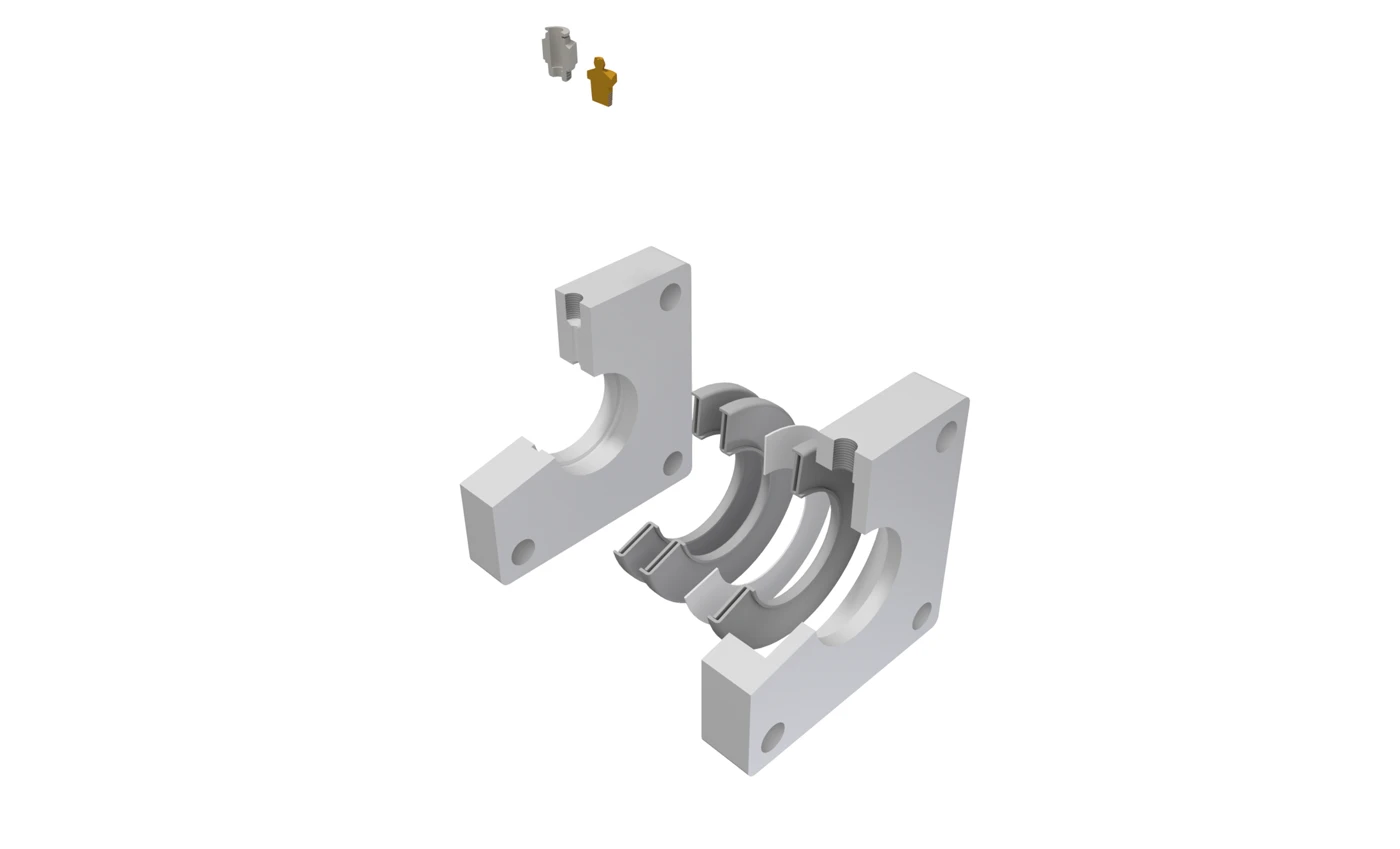

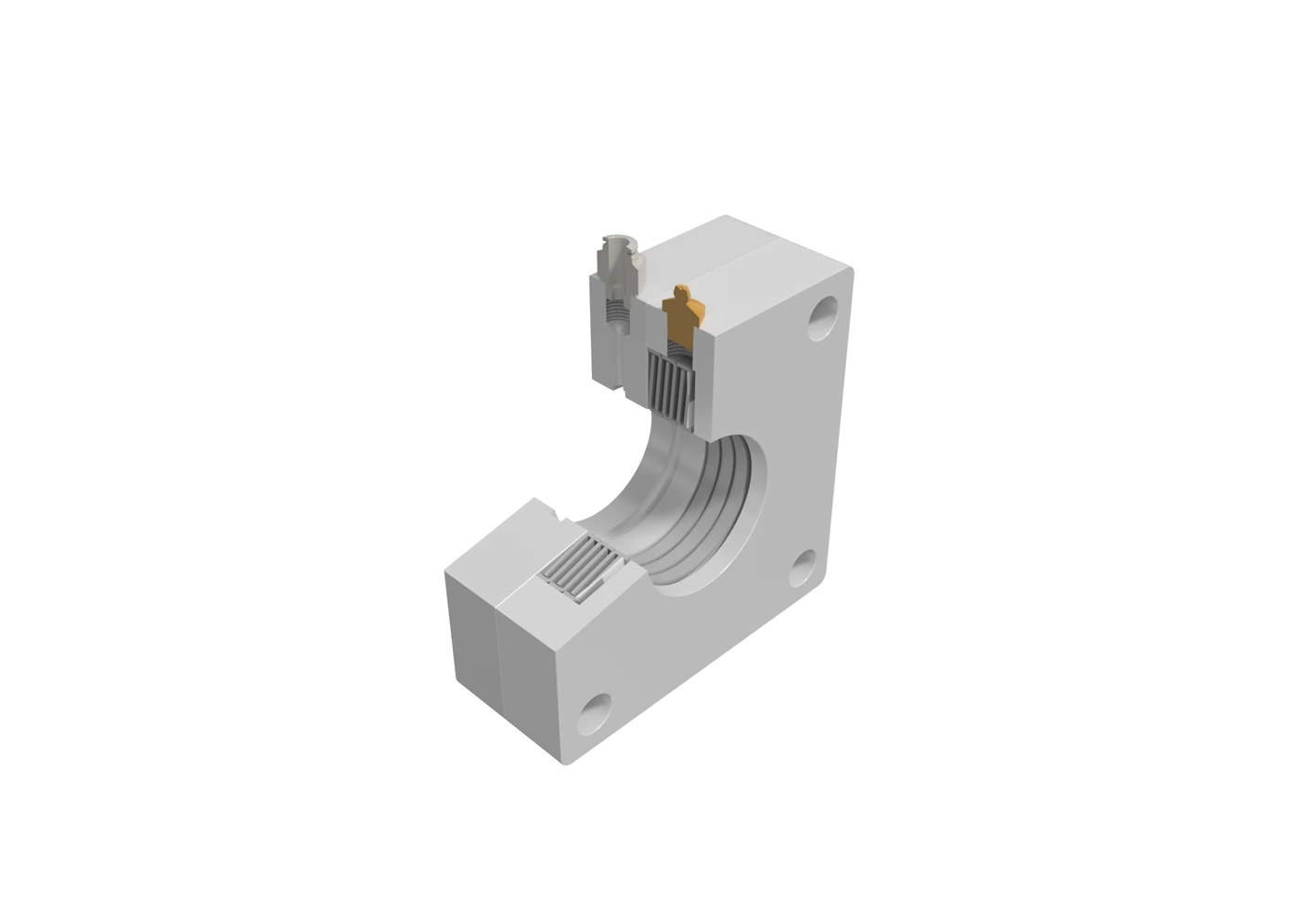

Z-lamel afdichtingen bestaan uit overlappende lamellen die in een zigzag- of Z-patroon zijn geplaatst. Dit ontwerp biedt meerdere barrières tegen de doorgang van materiaal en stof. De lamellen worden meestal vervaardigd uit een staal soort en elastische. Het Z-patroon creëert een labyrintstructuur, die de volgende voordelen biedt:

Effectieve barrière

Het Z-patroon dwingt deeltjes een complexe weg af te leggen, wat lekkage minimaliseert.

Bewegingsvrijheid

De afdichting laat rotatie of axiale beweging van de schroefas toe zonder aanzienlijke wrijving te veroorzaken.

Zelfreinigend effect

Door trillingen en beweging worden kleine deeltjes vaak weggeduwd uit de afdichtingszone.

Alternatieven Voor Z-Lamel afdichtingen

  1. TAMAR-afdichtingen:
    TAMAR-afdichtingen bieden verbeterde prestaties in omgevingen waar volledige afdichting vereist is, zoals bij fijnstof of vloeibare media. Ze combineren vaak een geavanceerde mechanical seal met een flexibel pakkingdrukkers systeem om lekkages te minimaliseren en drukbestendigheid te verhogen.

  2. Labyrintafdichtingen met smeerlagen:
    Deze afdichtingen werken met een complex labyrintontwerp, waarin smeermiddelen worden toegevoegd om zowel wrijving als materiaalverlies te minimaliseren. Ze zijn geschikt voor hoge snelheden en verminderen slijtage, maar kunnen meer onderhoud vereisen.

  3. Mechanische afdichtingen:
    Mechanische afdichtingen zijn ontworpen voor toepassingen waar extreem hoge druk of vloeistofafdichting nodig is. Ze bieden een bijna volledige afdichting en hebben een langere levensduur in veeleisende omgevingen, maar zijn vaak duurder in aanschaf en installatie. Daanaast vergen dergelijke afdichtingen veel nazorg en onderhoud.

Klinkenberg

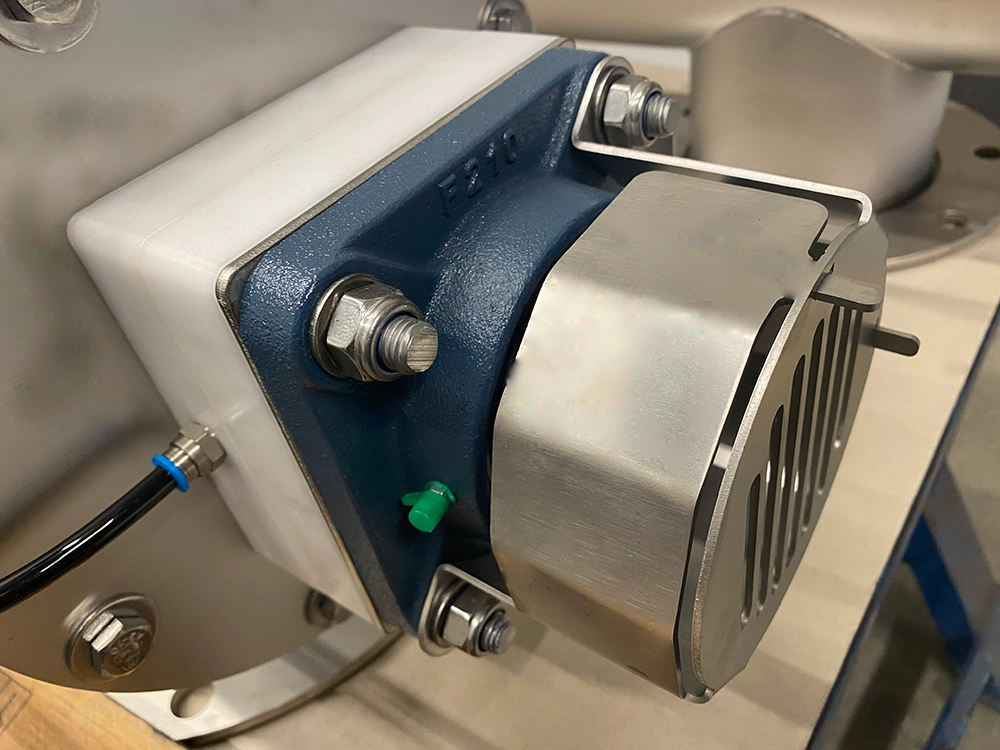

Gebruik van Sperlucht in Z-Lamel Afdichtingen

Een belangrijk aandachtspunt bij Z-lamel afdichtingen is het gebruik van sperlucht. Sperlucht wordt vaak ingezet om een positieve druk te creëren in de afdichtingszone, waardoor deeltjes en stof worden tegengehouden. Hoewel effectief, kan het gebruik van sperlucht de operationele kosten verhogen, vooral wanneer hoge luchtvolumes of constante luchtdruk nodig zijn.

Klinkenberg

Mogelijke oplossingen om sperluchtverbruik te reduceren

  • Optimalisatie van het systeem:
    Zorg dat de luchtdruk en het volume nauwkeurig worden afgestemd op de procesvereisten.

  • Geavanceerde monitoring:
    Gebruik sensoren en regelkleppen om het luchtverbruik dynamisch te beheren.

  • Alternatieven zonder sperlucht:
    Overweeg afdichtingen zoals mechanische afdichtingen of labyrintontwerpen zonder luchtondersteuning.

Klinkenberg

ConclusieKiezen voor de juiste afdichting: Balans tussen kosten en prestatie

Hoewel Z-lamel afdichtingen een betrouwbare standaard zijn in de bulkhandlingindustrie, is het belangrijk de kosten en prestaties in balans te houden. Voor toepassingen waar sperluchtverbruik een significante kostenfactor is of waar volledige afdichting vereist is, (aanwezige interne druk ) kunnen alternatieve afdichtingstechnologieën een betere oplossing bieden. Een grondige evaluatie van de bedrijfsomstandigheden en een kosten-batenanalyse zijn cruciaal om de optimale afdichtingsoplossing te kiezen.
